我廠生產的HD系列回旋式風機含有全套日本技術，具有體積小、風量大、噪音低、耗能省、運轉平穩、安裝方便，故障小、壽命長等特點。
我們愿以此提高和發展國內的鼓風機技術，并為各方面的用戶提供優良的設備和服務。
廣泛應用于：水處理鼓風曝氣；醫院、實驗室的污水?dāng)嚢杵貧猓挥∷⑿袠I(yè)的真空送紙；電鍍柜、工業廢水的攪拌曝氣；塑焊、吹風的氣源供應；燃燒器的噴霧、玻璃工業、中央空調塑用其它。
性能參數
|
型號 |
排風
口徑
(mm) |
原機功力 |
頻率
（hz) |
風機
轉速
(r.p.m) |
風量（m3/min) |
V型皮帶輪 |
重量 |
|
0.1
kgf
/cm2 |
0.2
kgf
/cm2 |
0.3
kgf
/cm2 |
0.4
kgf
/cm2 |
0.5
kgf
/cm2 |
0.6
kgf
/cm2 |
0.7
kgf
/cm2 |
0.8
kgf
/cm2 |
鼓風機 |
電機 |
凈重 |
毛重 |
|
HX-251S |
3/4" |
0.55 |
50 |
450 |
0.31 |
0.3 |
0.29 |
0.28 |
0.27 |
0.26 |
0.25 |
0.24 |
8” |
2 1/2" |
44 |
51 |
|
HX-30S |
1" |
0.55 |
50 |
430 |
0.35 |
0.34 |
0.33 |
0.32 |
0.31 |
0.3 |
0.29 |
0.285 |
10” |
3" |
50 |
57 |
|
HX-301S |
1" |
0.75 |
50 |
520 |
0.42 |
0.41 |
0.4 |
0.39 |
0.38 |
0.37 |
0.36 |
0.35 |
10” |
3 1/2" |
50 |
57 |
|
HX-40S |
1 1/4" |
0.75 |
50 |
500 |
0.66 |
0.65 |
0.63 |
0.61 |
0.59 |
0.57 |
0.55 |
0.53 |
12” |
4" |
80 |
88 |
|
HX-401S |
1 1/4" |
1.1 |
50 |
50 |
0.8 |
0.77 |
0.74 |
0.71 |
0.67 |
0.62 |
0.57 |
0.52 |
12” |
4" |
85 |
93 |
|
HX-402S |
1 1/4" |
1.5 |
50 |
580 |
0.9 |
0.87 |
0.85 |
0.83 |
0.81 |
0.79 |
0.77 |
0.75 |
12” |
4 1/2" |
85 |
93 |
|
HX-50S |
1 1/2" |
1.5 |
50 |
430 |
1.14 |
1.12 |
1.09 |
1.06 |
1.02 |
0.98 |
0.94 |
0.91 |
14” |
4" |
120 |
130 |
|
HX-501S |
1 1/2" |
2.2 |
50 |
500 |
1.44 |
1.42 |
1.39 |
1.36 |
1.32 |
1.28 |
1.24 |
1.2 |
14” |
4 1/2" |
125 |
135 |
|
HX-60S |
2" |
2.2 |
50 |
450 |
1.9 |
1.87 |
1.82 |
1.77 |
1.71 |
1.65 |
1.59 |
1.53 |
16” |
5" |
190 |
223 |
|
HX-601S |
2" |
3 |
50 |
470 |
2.18 |
2.15 |
2.13 |
2.1 |
2.08 |
2.06 |
2.04 |
2.02 |
16” |
5" |
200 |
233 |
|
HX-602S |
2" |
4 |
50 |
540 |
2.41 |
2.34 |
2.29 |
2.24 |
2.18 |
2.12 |
2.08 |
2.06 |
16” |
6" |
200 |
233 |
|
HX-80S |
2 1/2" |
4 |
50 |
430 |
2.82 |
2.74 |
2.66 |
2.59 |
2.5 |
2.43 |
2.36 |
2.29 |
18” |
5 1/2" |
250 |
268 |
|
HX-801S |
2 1/2" |
5.5 |
50 |
500 |
3.53 |
3.45 |
3.38 |
3.33 |
3.25 |
3.18 |
3.11 |
3.08 |
18” |
6" |
275 |
293 |
|
HX-100S |
3" |
5.5 |
50 |
390 |
4.32 |
4.28 |
4.25 |
4.185 |
4.11 |
4.04 |
3.97 |
3.95 |
20” |
5 1/2" |
375 |
395 |
|
HX-1001S |
3" |
7.5 |
50 |
420 |
5.41 |
5.32 |
5.25 |
5.18 |
5.11 |
5.04 |
4.97 |
4.94 |
20” |
6" |
390 |
410 |
|
HX-120S |
4" |
5.5 |
50 |
460 |
6.18 |
6.15 |
6.13 |
6.11 |
6.09 |
6.07 |
6.05 |
6.03 |
20” |
7" |
440 |
450 |
|
HX-1201S |
4" |
7.5 |
50 |
480 |
7.78 |
7.76 |
7.73 |
7.71 |
7.68 |
7.64 |
7.62 |
7.6 |
20” |
7" |
465 |
488 |
|
HX-140S |
5" |
11 |
50 |
470 |
12.45 |
12.41 |
12.39 |
12.37 |
12.35 |
12.33 |
12.31 |
12.29 |
22” |
8" |
820 |
850 |
|
HX-1401S |
5" |
11 |
50 |
490 |
12.88 |
12.85 |
12.82 |
12.8 |
12.78 |
12.76 |
12.74 |
12.72 |
22” |
8 1/4" |
860 |
875 |
|
HX-160S |
5" |
15 |
50 |
480 |
15.88 |
15.86 |
15.84 |
15.82 |
15.8 |
15.78 |
15.76 |
15.74 |
24” |
9" |
920 |
935 |
|
HX-1601S |
5" |
15 |
50 |
500 |
16.8 |
16.7 |
16.5 |
16.3 |
16.1 |
15.97 |
15.95 |
15.93 |
24” |
9" |
952 |
980 |
|
HX-180S |
5" |
18.5 |
50 |
390 |
23.88 |
23.86 |
23.86 |
23.8 |
22.77 |
22.74 |
22.71 |
22.68 |
24” |
10" |
1125 |
1150 |
|
HX-200S |
6" |
22 |
50 |
400 |
26.88 |
26.86 |
26.83 |
26.8 |
26.77 |
26.74 |
26.71 |
26.68 |
24” |
12" |
1160 |
1195 |

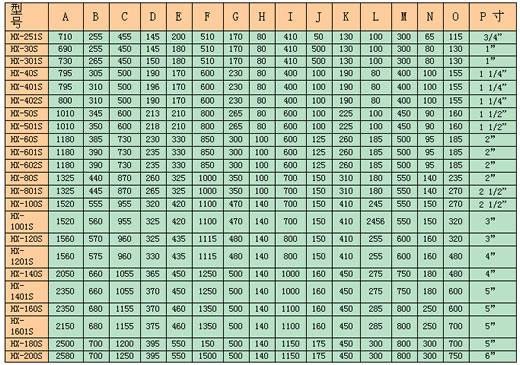

產品工作原理及外型參數
鼓風機壓力范圍：0.1-0.8kgf/cm2 HX系列回轉式鼓風機結構精巧，主要由下列六部分組成：電機、空氣過渡器、鼓風機本體、空氣室、底座（兼油箱）、滴油嘴。鼓風機靠汽缸內偏置的轉子偏心運轉，并使轉子槽中的葉片之間的容積變化將空氣吸入、壓縮、吐出。在運轉中利用鼓風機的壓力差自動將潤滑送到滴油嘴，滴入汽缸內以減少摩擦及噪聲，同時可保持汽缸內氣體不回流。廣泛應用于：水處理鼓風送氣：醫院，實驗室的污水?dāng)嚢杷蜌猓河∷⑿袠I(yè)的真空送紙：電鍍柜，工業廢水的攪拌送氣：塑焊，吹風的氣源的供應：燃燒器的噴霧，玻璃工業，中央空調及其它。
產品特點及使用要求
安裝
本型號回旋式風機安裝，可參閱一般機械設備安裝規范。除此以外為需注意下列各項：
1）安裝時就用水平儀校正水平，地腳螺絲口采用二次罐漿法。
2）安裝時首先檢查機體內并確認無雜物后，封閉進排氣口，徹底清除管道內的鐵銹等雜物，然后與風機接通，要求各接口處不漏風。
3）在排氣管上應安裝壓力表，以反應出回旋式風機出口壓力，為了防止超負荷運轉損壞機件，必須在排氣管上安裝安全止回閥。
4）為了保證回旋式風機安全運行，風機不允許承載管道、閥門、柜架等外加負荷。此種負荷必須設法承托之。
5）電路控制系統安裝電流、電壓表，以看出風機的工作狀態。
使用
一、使用要求：
1、進口氣體溫度不大于40℃
2、軸承溫度不超過95℃
3、潤滑油溫度最高不超過65℃
4、電動機旋轉方向與風機轉向標準指向一致。
5、向郵箱內注入機油至油位線。潤滑油隨季節溫度變化而定。建議夏季采用N32潤滑油，冬季采用N10潤滑油。
6、鼓風機空負荷試運轉：
1）新安裝或大修后的風機都必須空負荷運轉。
2）空運轉的概念是：在進排氣閥門全部打開的條件下投入運轉。
3）試運轉時注意觀察潤滑油兩端油嘴正常，如過多或過少則應調節油墨（兩分鐘20－30點）
4）沒有不正常的氣味或冒煙現象及碰撞及磨擦聲。
5）空負荷運行20分鐘左右，情況正常，可投入帶負荷運轉。如發現在不正常，應進行檢查，排除故障后仍需經過空負荷運轉。
6）風機正常工作中，嚴禁完全關閉排氣口閥門，也不準超負荷運行
維護和檢修
回旋式風機的安全運行和使用壽命，取決于正確而經常地維護和保養，并應注意任何事故苗子。
下述各點要著重注意：
1）檢查各部位的堅固情況及定位銷有無松動現象。
2）回旋式風機內部有無漏氣漏油現象。
3）回旋式風機潤滑是否正常，注意潤滑質量，經常傾聽回旋式風機中有無雜聲，注意油路堵塞，注意機組是否在不符合規定中工作。
4）拆卸風機時，應對各配合尺寸進行測量，作好記錄，并在零部件上作好標記，以保證裝配后能維持原來的配合要求。
5）維護和檢修應按具體使用擬訂合理的制度，建議每年大修一次，更換潤滑油和有關易損件。 |
